             บอร์ด Ramp 1.4 เป็นที่นิยมมากในการทำ 3D Printer ซึ่งตัวเจ้าของบทความพบปัญหาจำนวนมาก จึงได้ทำการเขียนบทความนี้เพื่อช่วยเหลือผู้ที่พบปัญหาเหมือนกัน

             โดยเราสามารถหาซื้ออุปกรณ์ได้จากลิงค์ด้านล่างนี้

1. บอร์ด Arduino MEGA2560 จำนวน 1 ชิ้น

https://www.arduino2robot.com/product/24/arduino-mega-2560-r3-chip-atmega2560-16au-พร้อมสาย-usb

2. บอร์ด Ramp 1.4 จำนวน 1 ชิ้น

https://www.arduino2robot.com/product/97/3d-printer-ramps-1-4-control-panel-printer-control-reprap-mendelprusa

3. จอ 2004 LCD สำหรับบอร์ด Ramp 1.4 จำนวน 1 ชิ้น

https://www.arduino2robot.com/product/98/3d-printer-2004-lcd-reprap-smart-controller-reprap-ramps-1-4-2004lcd

4. Stepper Motor (NEMA 17) จำนวน 4 ตัว

https://www.arduino2robot.com/product/182/stepper-motor-nema-17-แรงบิด-52-n-cm-42bygh-1-8a-17hs8401s

5. Motor Driver A4988 จำนวน 4 ตัว

https://www.arduino2robot.com/product/117/reprap-stepper-motor-driver-a4988-stepstick-for-3d-printers-สีแดง

 Step 1     ถ้ายังไม่มีโปรแกรม Arduino IDE ให้เข้าไปโหลดที่นี่

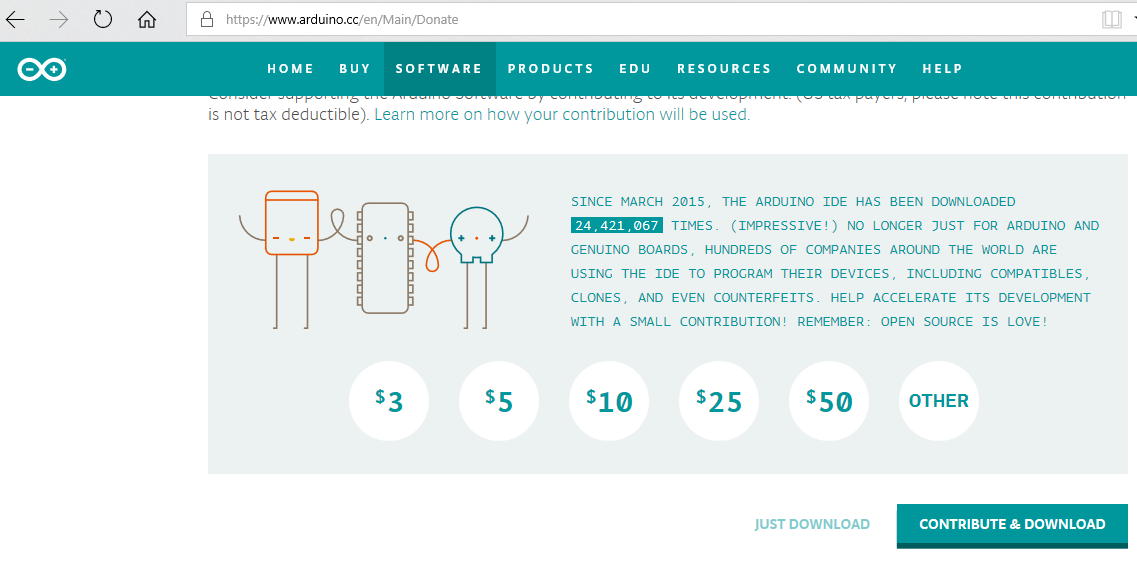

https://www.arduino.cc/en/Main/Donate  แล้วกด Just Download จากนั้นตัวติดตั้งโปรแกรมจะถูกโหลดมาให้เรากดติดตั้ง



 Step 2    ให้โหลดไฟล์นี้ U8glib ซึ่งเป็นไฟล์ที่มี library ที่สำคัญต่อการใช้งาน 3D Printer เมื่อโหลดมาแล้วให้ เปิดโปรแกรม Arduino IDE แล้วเลือก sketch > Include Library > Add ZIP Library ... จากนั้นให้เข้าไปเลือกไฟ ZIP ที่ชื่อ U8glib ที่เราโหลดมา



Step 3    เข้าโหลด library ของ marlin ซึ่งใช้สำหรับทำให้บอร์ดเรากลายเป็น 3D Printer โดยสามารถโหลดได้จากลิงค์นี้ครับ
https://github.com/MarlinFirmware/Marlin

หรือลิงค์สำลอง
นี้ https://drive.google.com/file/d/101n69PU_V_VXF3BbrMYL81IYl-WUqbNt/view?usp=sharing

       เมื่อโหลดมาแล้วให้แตกไฟล์โดยเลือกคำว่า Extract Here จากนั้นให้เปิดไฟล์ Marlin 1.1 จะพบ ไฟล์ที่เขียนว่า Marlin ให้ทำการ Copyแค่ไฟล์ดังกล่าว ไปไว้ใน C:\Program Files (x86)\Arduino\libraries





 Step 4    เมื่อจบขั้นตอนด้านบนแล้วให้เปิดโปรแกรม Arduino IDE ไปที่ file > examples > marlin

          แต่อย่างพึ่งกด upload เพราะ code นี้ต้องแก้ไขนิดหน่อยให้ใช้งานได้กับจอ LCD 2004 ของเรา ถ้าอัพโหลดไปเลยจอจะไม่แสดงผล
          ในหน้าที่แสดง code ให้คลิ๊กเลือกแถบที่เขียนว่า Configuration.h

         ให้เราจะเข้าไปแก้ไขในส่วนนี้ โดยเอา " // " ออกจาก   " //#define REPRAP_DISCOUNT_SMART_CONTROLLER"
และนำ  " // " เข้าไปวางด้านหน้า " #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER "

(เนื่องจาก library ที่โหลดมาถูกตั้งค่ามาให้ใช้งานกับจอ LCD12864 เราจึงต้องปิดมันและเปิดอีก code เพื่อใช้งานจอ LCD2004)

ถ้าเราหาไม่เจอให้คลิ๊ก Edit > Find...

จากนั้นจะขึ้นหน้าต่างดังนี้



ทำการ copy ข้อความด้านล่างนี้ไปวางช่อง Find

//#define REPRAP_DISCOUNT_SMART_CONTROLLER

และทำการ copy ข้อความด้านล่างนี้ไปวางช่อง Replace with

#define REPRAP_DISCOUNT_SMART_CONTROLLER

จากนั้นกดคำว่า Replace All โปรแกรมจะทำการแก้ไขให้เรา

ทำการ copy ข้อความด้านล่างนี้ไปวางช่อง Find

#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

และทำการ copy ข้อความด้านล่างนี้ไปวางช่อง Replace with

//#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

จากนั้นกดคำว่า Replace All โปรแกรมจะทำการแก้ไขให้เรา

 Step 5  ที่หน้าโปรแกรม Arduino IDE ให้เลือก Tool แล้วตั้งค่า Board และ port จากนั้นกด Upload
