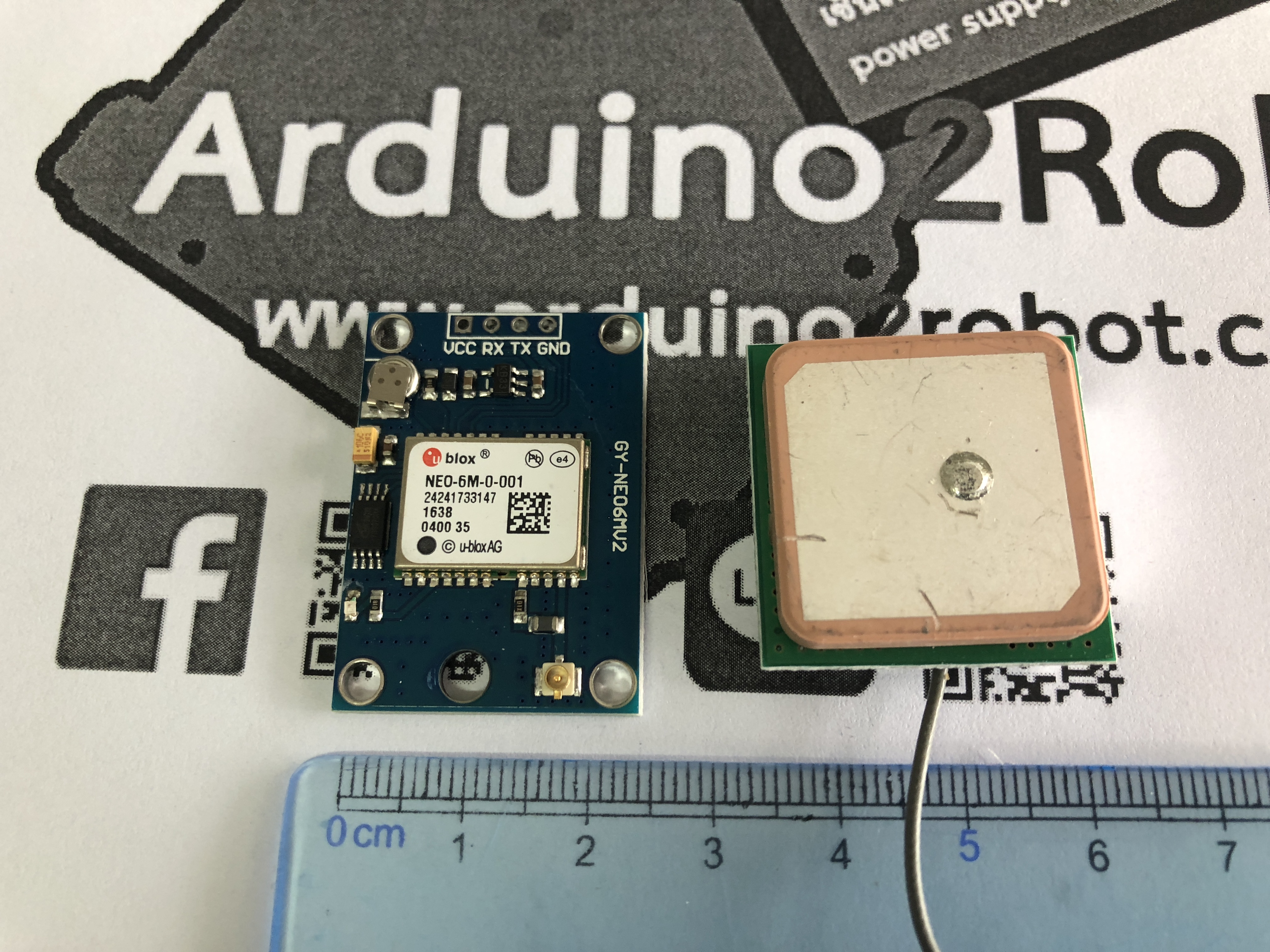

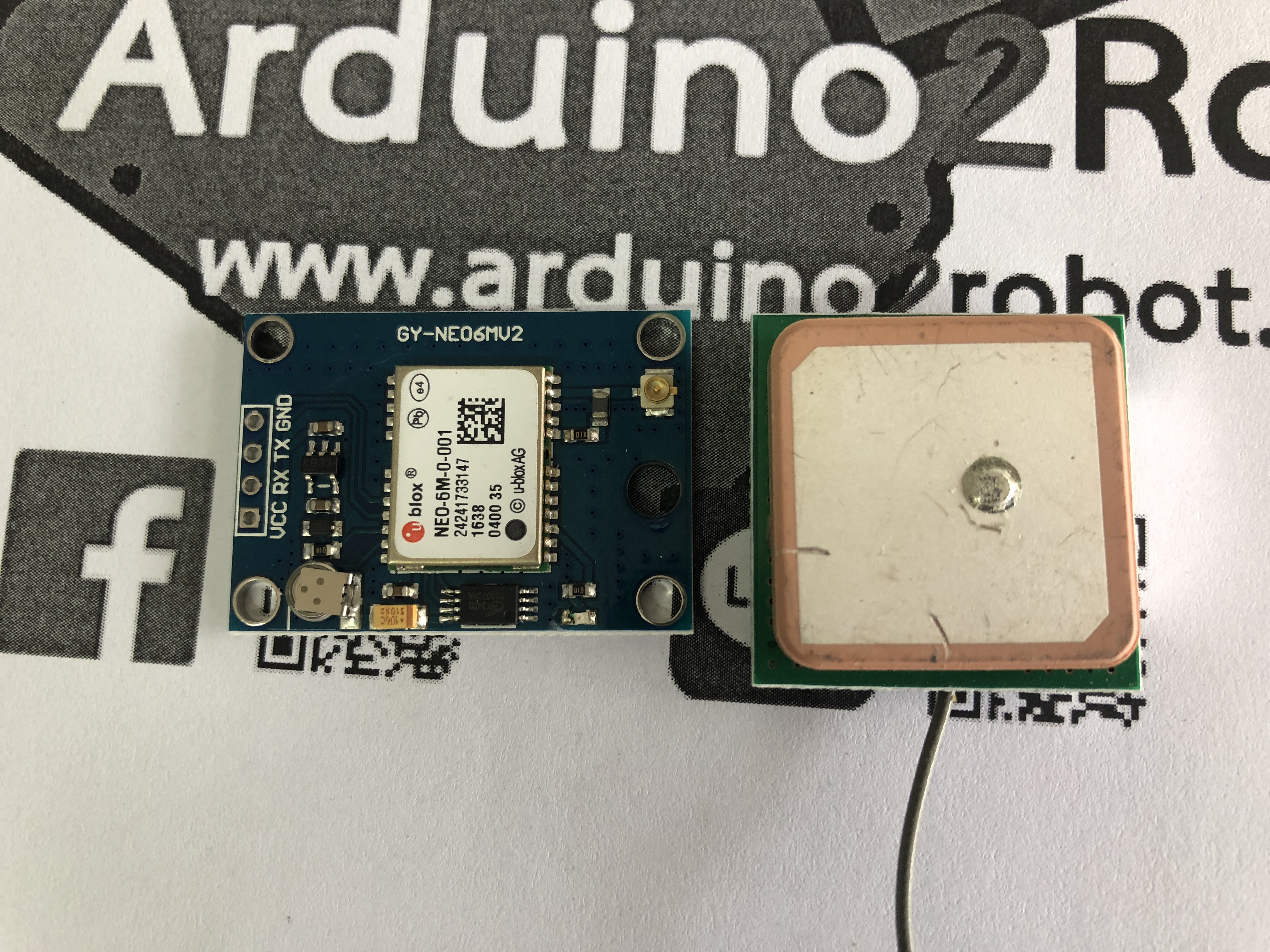

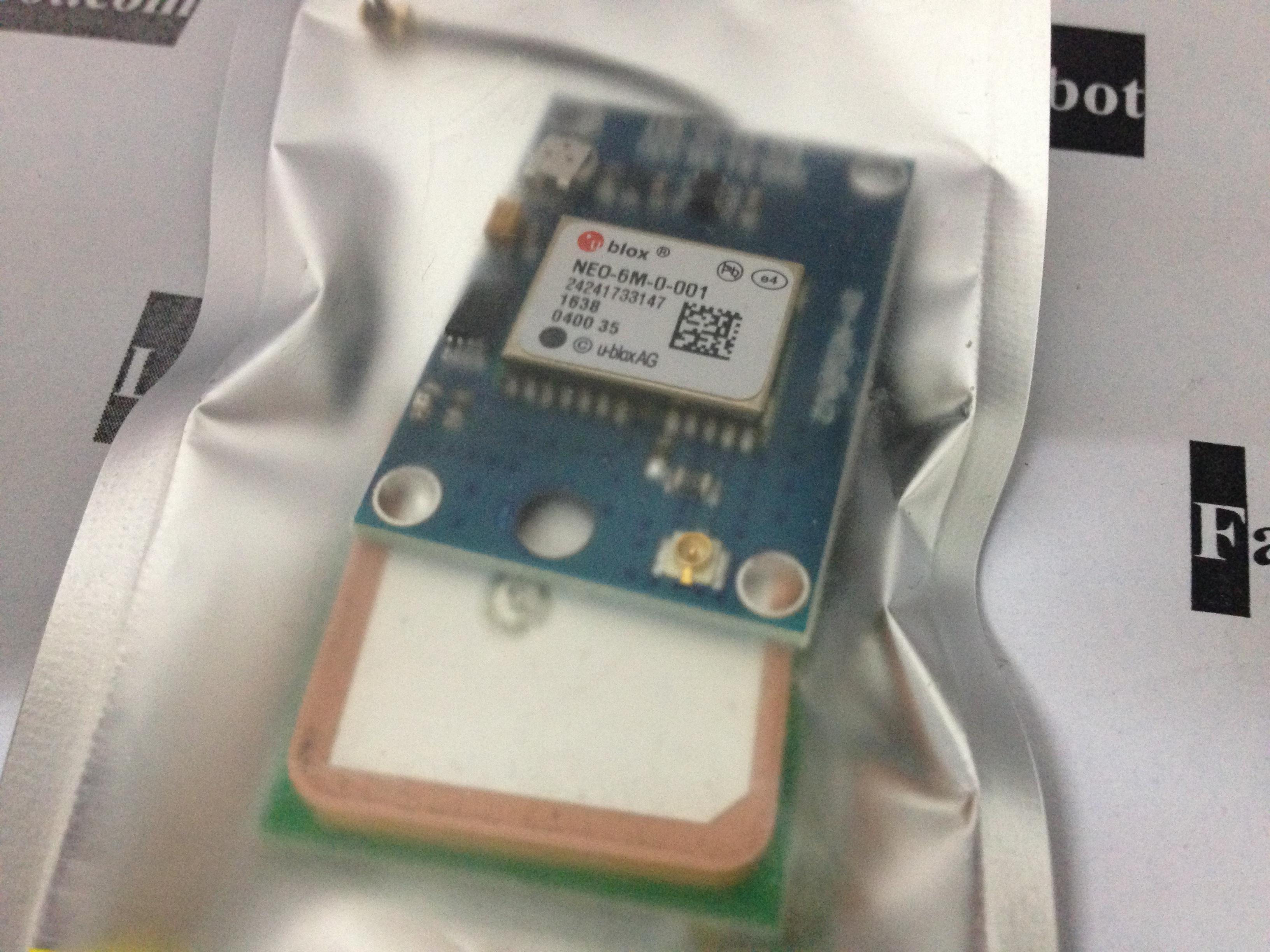

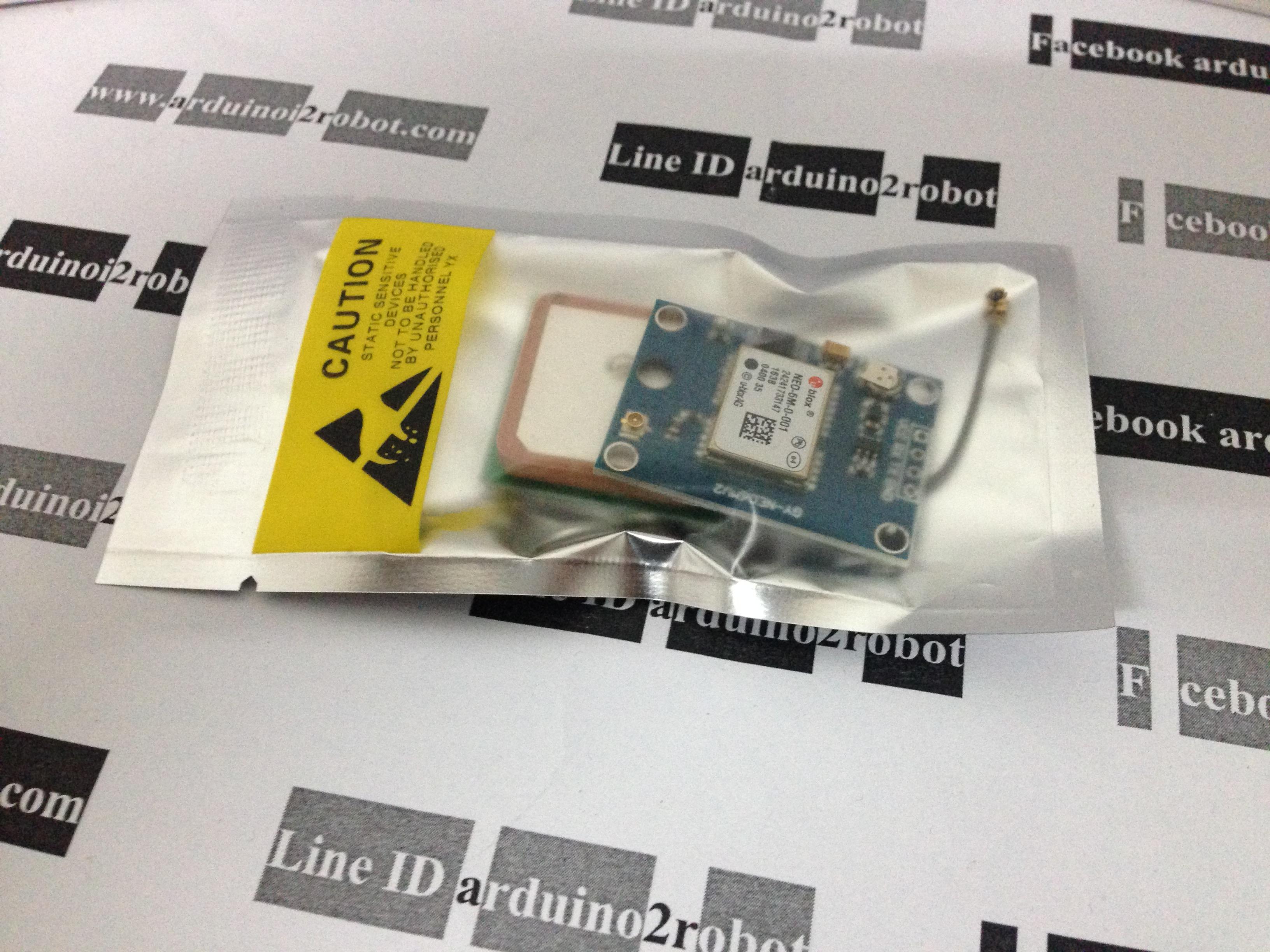

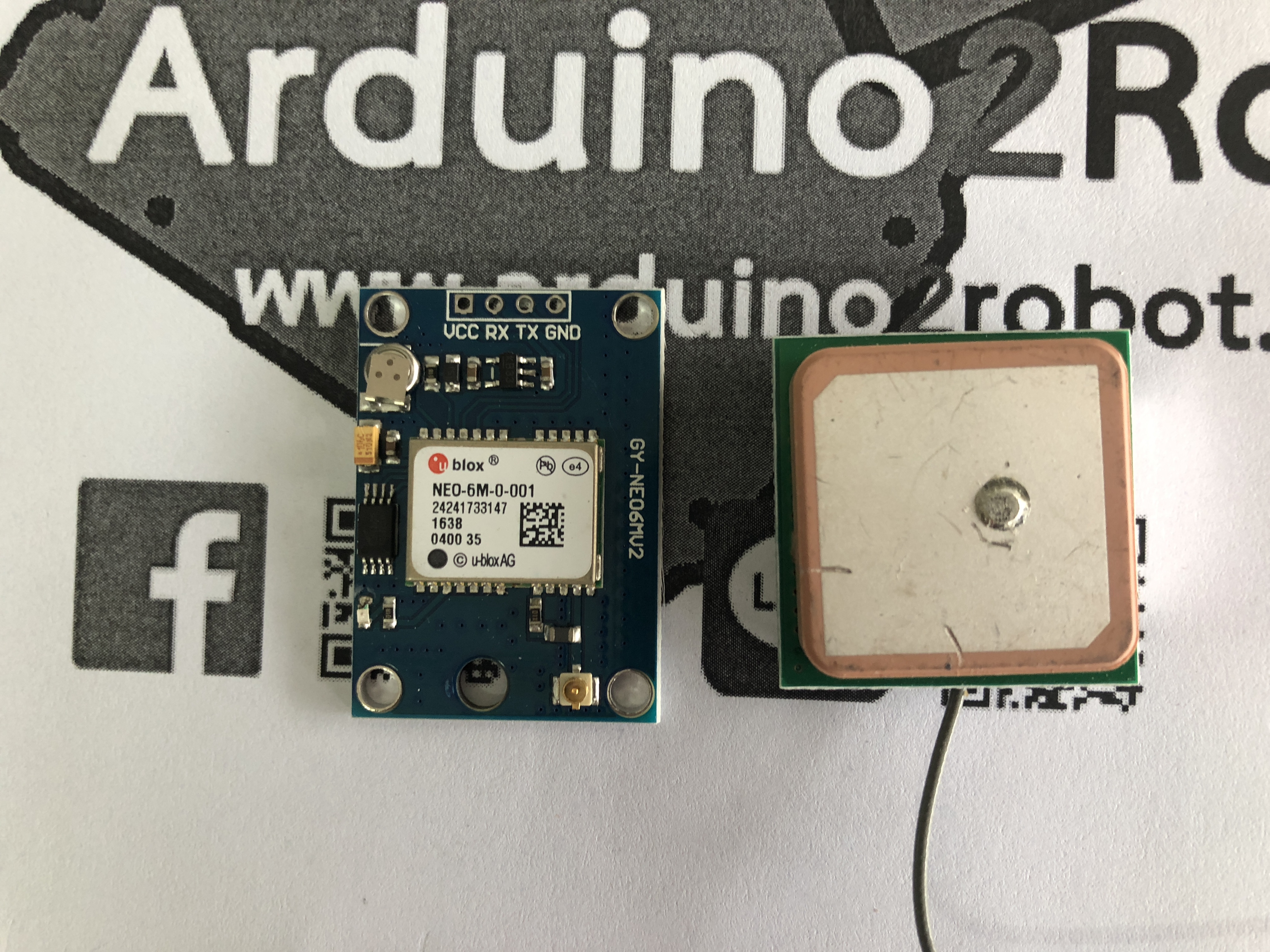

NEO-6M Ublox/u-blox Ublox NEO-6MV2 GPS Module GY-GPS6MV2 พร้อมสายอากาศ

Ublox NEO-6M GPS Module with EEPROM for MWC/AeroQuad with Antenna for Flight Control and Aircraft FZ0040

Description:

GPS modules NEO-6M, 3V power supply Universal
Module with ceramic destined antenna, super signal
EEPROM power down to save the configuration parameters data
LED signal indicator
With data backup battery
The default baud rate: 9600

Mounting Hole 3mm
Module size 23mm * 30mm
Antenna size :25mm*25mm

Cable Length:50mm

วิธีการต่อสาย

 ในส่วนของ code ต้องแก้  ss.begin(4800);   เป็น ss.begin(9800); ถึงใช้ได้ครับ

ตัวอย่างการใช้งาน NEO-6M Ublox/u-blox GPS Module
โค๊ดไลบารีแสดงพิกัด lat , lon ดาวน์โหลดได้ที่นี่

ตัวอย่าง code

#include

#include

/* This sample code demonstrates the normal use of a TinyGPS object.
   It requires the use of SoftwareSerial, and assumes that you have a
   4800-baud serial GPS device hooked up on pins 4(rx) and 3(tx).
*/

TinyGPS gps;
SoftwareSerial ss(4, 3);

void setup()
{
  Serial.begin(115200);
  ss.begin(9800); // ต้องแก้เป็น 9800 ถึงใช้ได้ครับ

  Serial.print("Simple TinyGPS library v. "); Serial.println(TinyGPS::library_version());
  Serial.println("by Mikal Hart");
  Serial.println();
}

void loop()
{
  bool newData = false;
  unsigned long chars;
  unsigned short sentences, failed;

  // For one second we parse GPS data and report some key values
  for (unsigned long start = millis(); millis() - start < 1000;)
  {
    while (ss.available())
    {
      char c = ss.read();
      // Serial.write(c); // uncomment this line if you want to see the GPS data flowing
      if (gps.encode(c)) // Did a new valid sentence come in?
        newData = true;
    }
  }

  if (newData)
  {
    float flat, flon;
    unsigned long age;
    gps.f_get_position(&flat, &flon, &age);
    Serial.print("LAT=");
    Serial.print(flat == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : flat, 6);
    Serial.print(" LON=");
    Serial.print(flon == TinyGPS::GPS_INVALID_F_ANGLE ? 0.0 : flon, 6);
    Serial.print(" SAT=");
    Serial.print(gps.satellites() == TinyGPS::GPS_INVALID_SATELLITES ? 0 : gps.satellites());
    Serial.print(" PREC=");
    Serial.print(gps.hdop() == TinyGPS::GPS_INVALID_HDOP ? 0 : gps.hdop());
  }

  gps.stats(&chars, &sentences, &failed);
  Serial.print(" CHARS=");
  Serial.print(chars);
  Serial.print(" SENTENCES=");
  Serial.print(sentences);
  Serial.print(" CSUM ERR=");
  Serial.println(failed);
  if (chars == 0)
    Serial.println("** No characters received from GPS: check wiring **");
}
