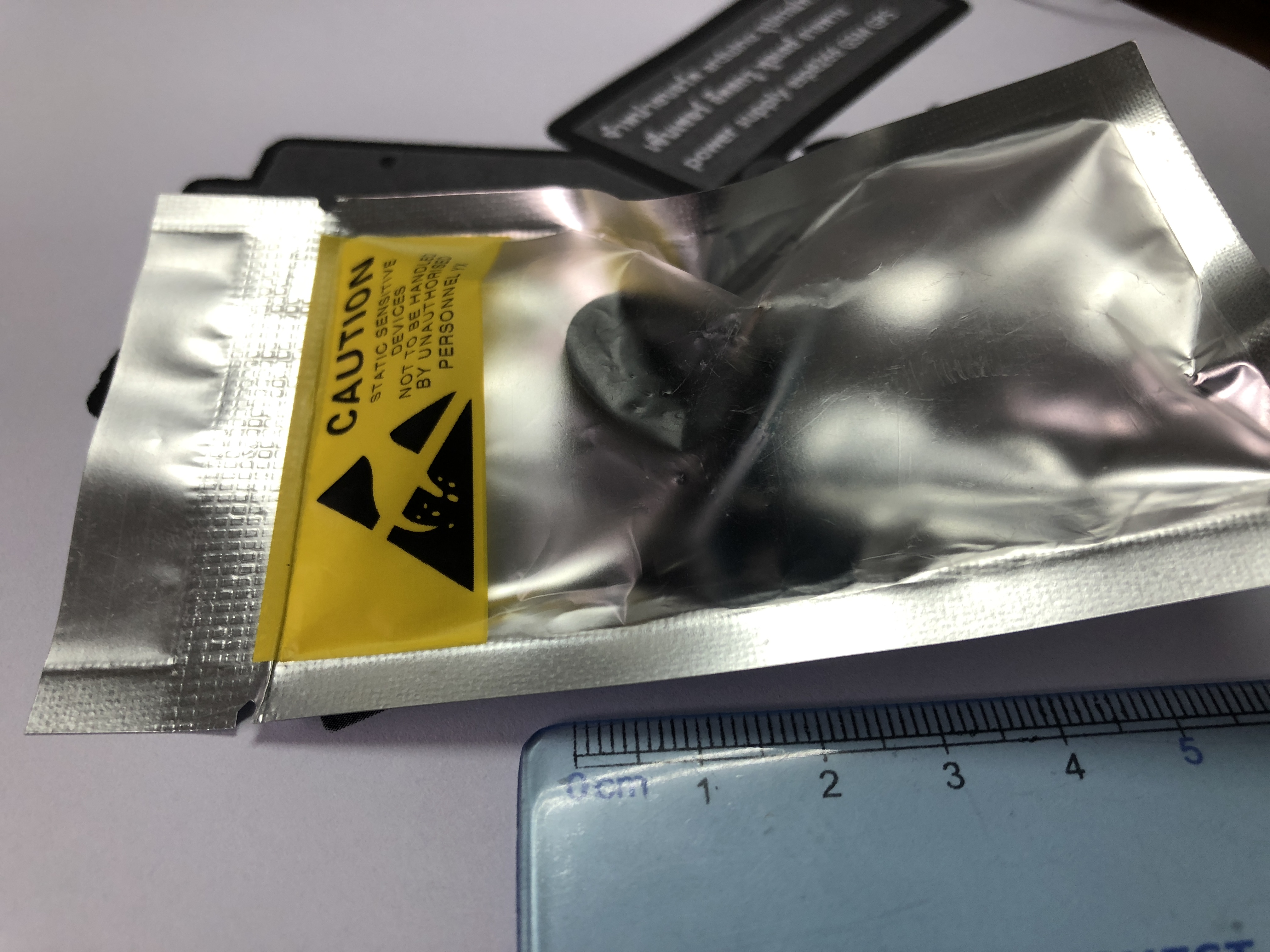

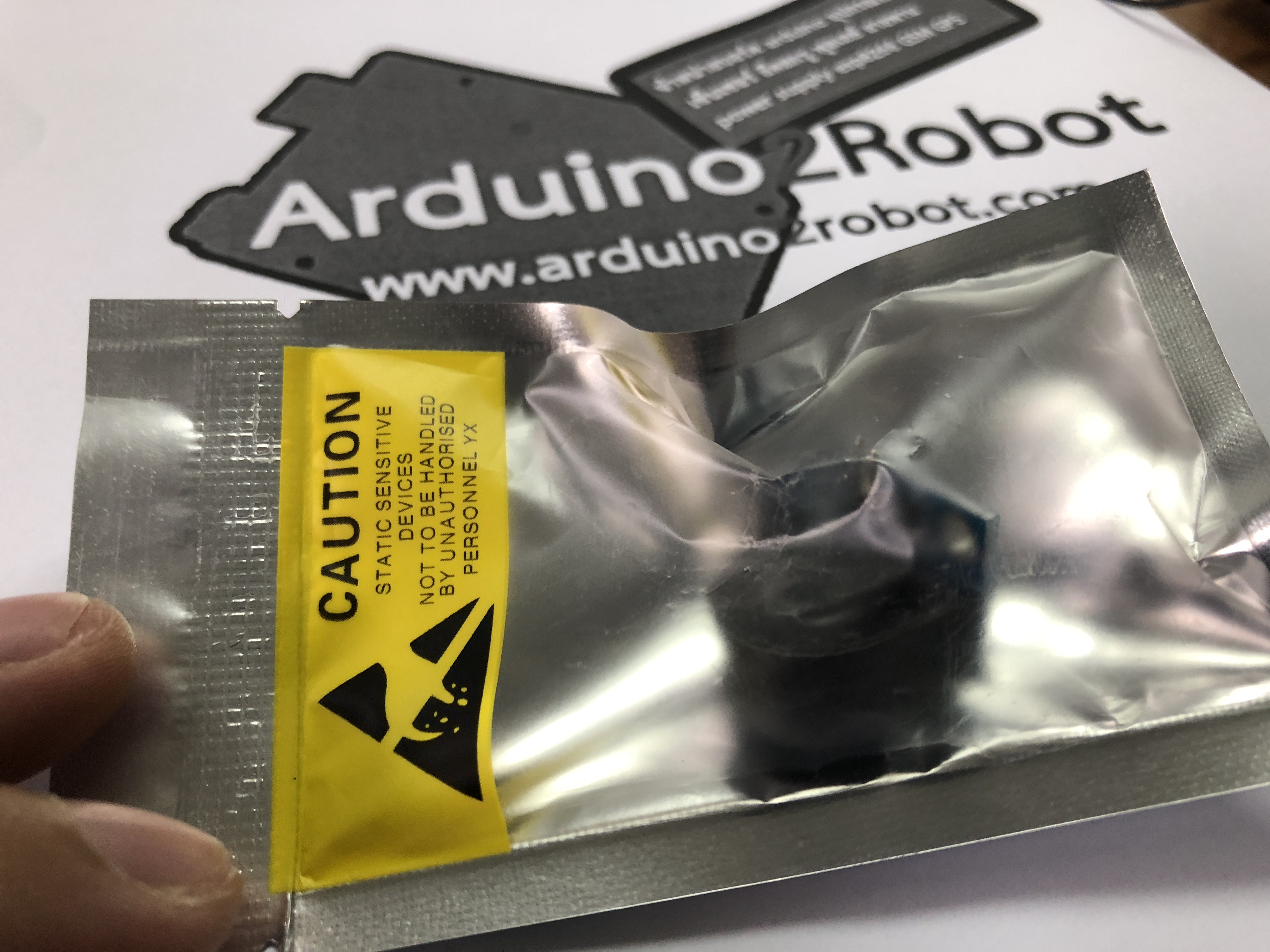

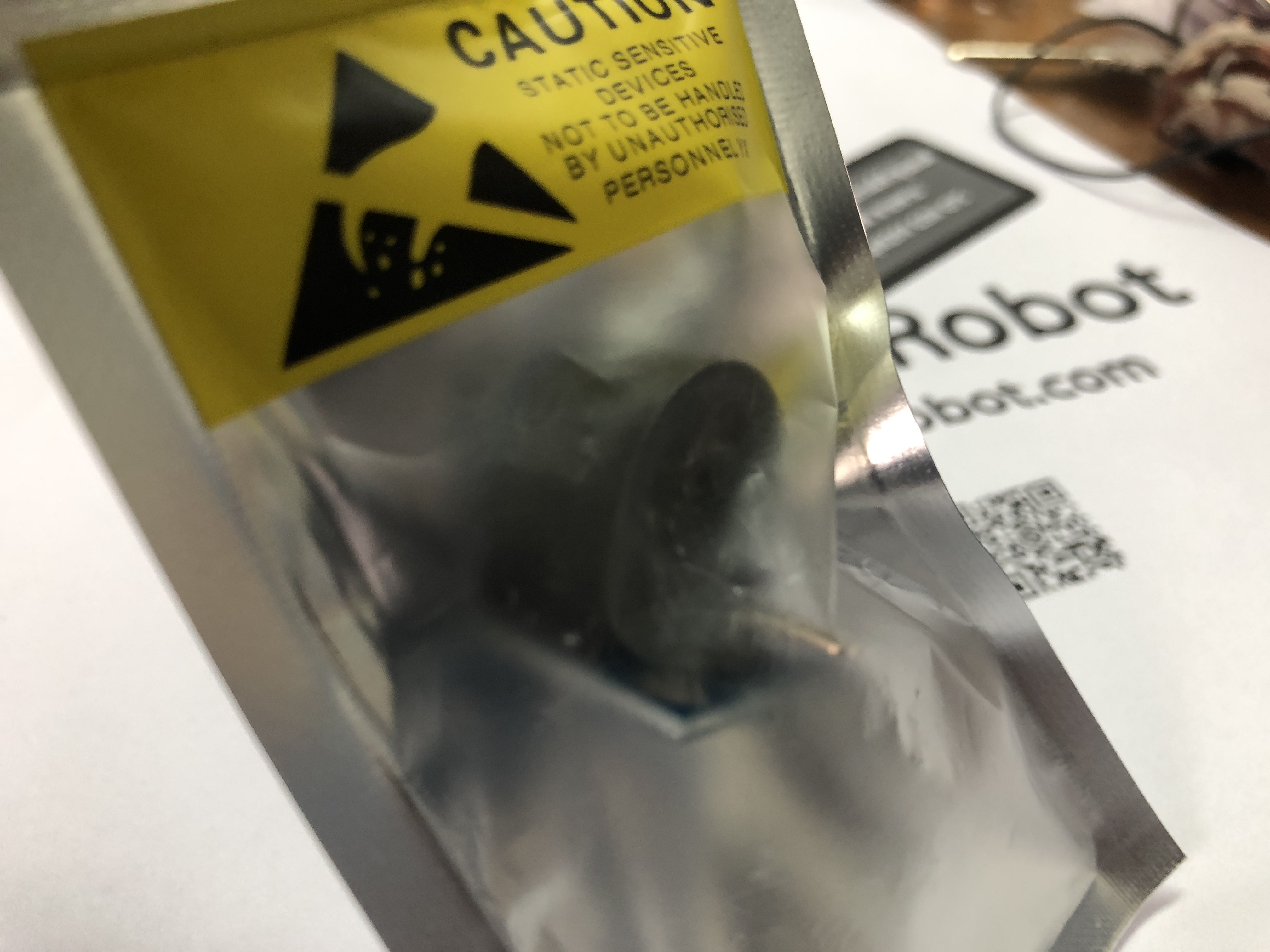

AC single phase current sensor (5A)
| รหัสสินค้า | S0040 |
| หมวดหมู่ | เซ็นเซอร์วัดโวลต์วัดกระแส |
| ราคาปกติ | |
| ลดเหลือ | 70.00 บาท |
| น้ำหนัก | 4 กรัม |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 9 ก.ค. 2561 |
| อัพเดทล่าสุด | 3 ก.ย. 2562 |
| คงเหลือ | 2 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : AC single phase current sensor (5A), current sensor, AC current sensor, เซ็นเซอร์, เซ็นเซอร์วัดกระแสไฟ, arduino, arduino2robot
รายละเอียดสินค้า
- Product type : Single phase AC current sensor
- Rated input current : 5 A
- Rated output current : 5 mA
- Change : 1000:1
- Linear range : 10 A (100 Ohms)
- Output : Analog 5A/5mA
- Isolation voltage : 3000 V
- Operating temperature : -40 to 70 C
- Dimension : 28 x 12 x 15 mm
ตัวอย่าง code
int sensorTA12 = A5; // Analog input pin that sensor is attached to
float nVPP; // Voltage measured across resistor
float nCurrThruResistorPP; // Peak Current Measured Through Resistor
float nCurrThruResistorRMS; // RMS current through Resistor
float nCurrentThruWire; // Actual RMS current in Wire
void setup()
{
Serial.begin(9600);
pinMode(sensorTA12, INPUT);
}
void loop()
{
nVPP = getVPP();
/*
Use Ohms law to calculate current across resistor
and express in mA
*/
nCurrThruResistorPP = (nVPP/200.0) * 1000.0;
/*
Use Formula for SINE wave to convert
to RMS
*/
nCurrThruResistorRMS = nCurrThruResistorPP * 0.707;
/*
Current Transformer Ratio is 1000:1...
Therefore current through 200 ohm resistor
is multiplied by 1000 to get input current
*/
nCurrentThruWire = nCurrThruResistorRMS * 1000;
Serial.print("Volts Peak : ");
Serial.println(nVPP,3);
Serial.print("Current Through Resistor (Peak) : ");
Serial.print(nCurrThruResistorPP,3);
Serial.println(" mA Peak to Peak");
Serial.print("Current Through Resistor (RMS) : ");
Serial.print(nCurrThruResistorRMS,3);
Serial.println(" mA RMS");
Serial.print("Current Through Wire : ");
Serial.print(nCurrentThruWire,3);
Serial.println(" mA RMS");
Serial.println();
}
/************************************
In order to calculate RMS current, we need to know
the peak to peak voltage measured at the output across the
200 Ohm Resistor
The following function takes one second worth of samples
and returns the peak value that is measured
*************************************/
float getVPP()
{
float result;
int readValue; //value read from the sensor
int maxValue = 0; // store max value here
uint32_t start_time = millis();
while((millis()-start_time) < 1000) //sample for 1 Sec
{
readValue = analogRead(sensorTA12);
// see if you have a new maxValue
if (readValue > maxValue)
{
/*record the maximum sensor value*/
maxValue = readValue;
}
}
// Convert the digital data to a voltage
result = (maxValue * 5.0)/1024.0;
return result;
}
