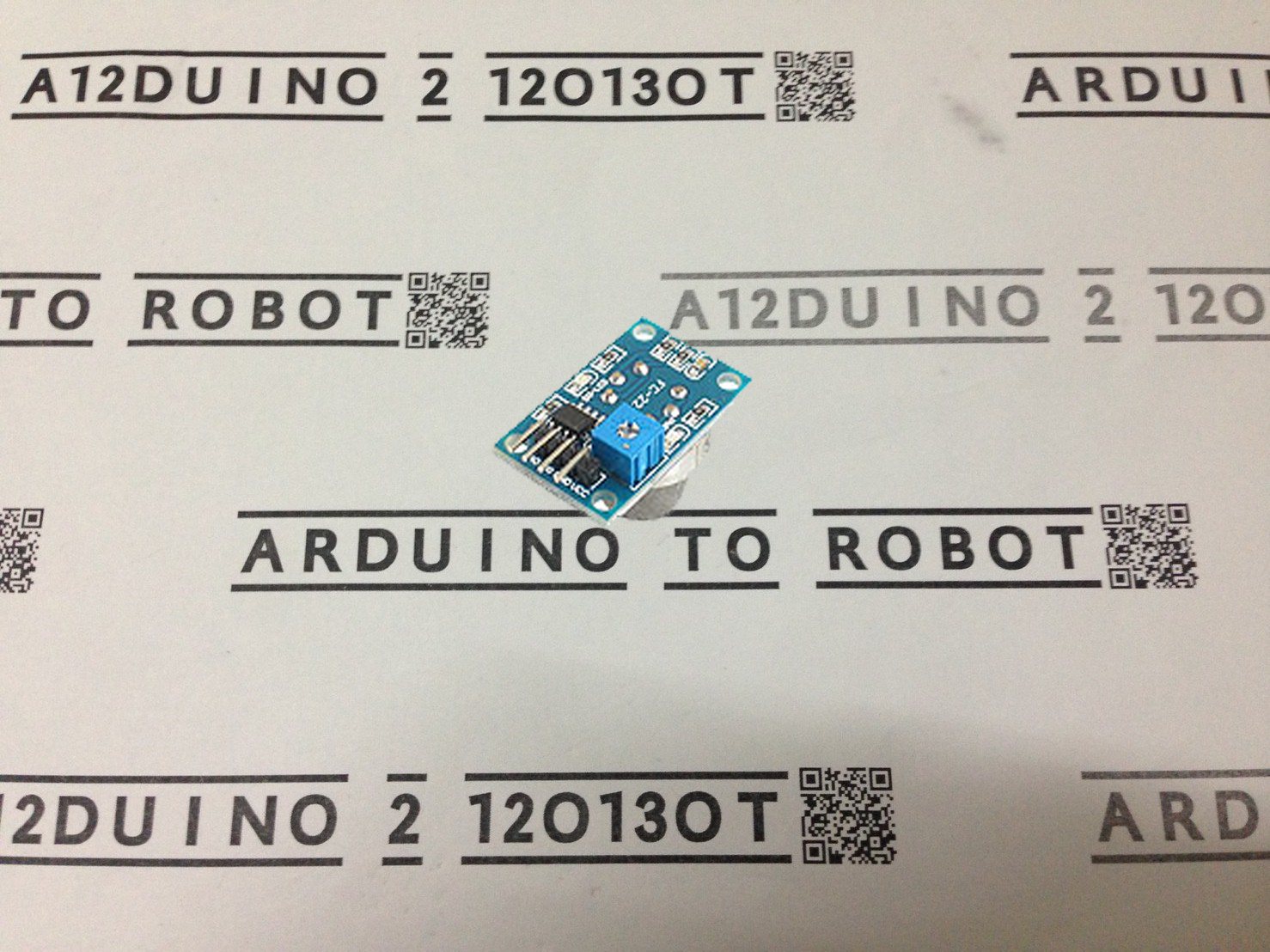

MQ135 Air Quality Sensor Hazardous Gas Detection Module MQ-135

MQ-135 Sensor

 MQ135 gas sensor เป็นเซ็นเซอร์ที่ทำมาจากออกไซด์ของดีบุก (SnO2) ใช้ในการวัดค่าความเป็นพิษในอากาศ สามารถวัดแก๊สได้หลายชนิด  เช่น H2, CO, SO2, Nox, และแก๊สที่ติดไฟได้ เช่น LPG, methane, แอลกอฮอล์) ขนาดที่เล็ก สามารถวัดได้ความเข้มข้นต่ำเป็นระดับ ppm ต้นทุนต่ำ ทนต่อแก๊สต่าง ๆ และสามารถทำงานได้ที่อุณหภูมิสูง แต่ก็มีข้อเสียคือ มีปัญหาในการการแยกแยะชนิดของแก๊ส หากมีแก๊สหลายชนิดอยู่พร้อมกัน ความละเอียดในการวัดความเข้มข้นที่ยังไม่ดี ความเร็วในการตอบสนองต่อการเปลี่ยนความเข้มข้นของแก๊สที่ค่อนข้างช้าเป็นต้น

Module Application:

จากการทดสอบตัวเซ็นเซอร์สามารถวัดค่าได้ในช่วง 10 - 1000 ppm

Module Features:
1, the use of high-quality double-panel design, with power supply instructions and TTL signal output instructions;
2, มีช่องสัญญาณให้เลือกใช้เป็นแบบ DO หรือ switch signal (TTL) output และ AO หรือ analog signal output;
3, TTL output valid signal is low. (When the output signal is low when the light can be directly connected to the microcontroller or relay module)
4, the analog output 0 ~ 5V voltage, the higher the voltage the higher the concentration.
5, the air quality, harmful gas detection has better sensitivity.
6, there are four screw holes to facilitate positioning;
7, the product dimensions: 32mm (length) * 22mm (width) * 27mm (high)
8, with long-term service life and reliable stability
9, rapid response to recovery characteristics
10, the working voltage: 5V

Module Instructions:

1. ต่อไฟ 5 โวลต์เข้ากับ VCC
2. ต่อกราวน์เข้ากับ GND
3. ถ้าเลือกช่อง DO, TTL high and low level output, output เอาต์พุตสามารถเชื่อมต่อได้โดยตรงไปยัง MCU IO port หรือ relay module โดยช่วงการเปิดปิดของรีเลย์เมื่อมีแก๊สเข้ามาเท่าไหร่สามารถทำได้โดยการปรับ potentiometer เพื่อให้ได้ threshold หรือปริมาณแก๊สอ้างอิงที่จะสั่งเปฺิดรีเลย์
4. ถ้าเลือก AO หรือ analog output ไม่ต้องทำการปรับ potentiometer และรับสัญญาณจาก AO เข้าช่อง AI ของ microcontroller ได้โดยตรง จากนั้นตั้งค่าโวลต์ที่ออกมาเป็นปริมาณแก๊สอ้างอิงของสภาพแวดล้อมทั่วไป และโวลต์ของช่อง AO จะมีค่าประมาณ 1V, (1ppm = 1mg / kg = 1mg / L = 1 × 10-6 commonly used to express the gas concentration, or solution concentration.)
5. ควรเปิดวอร์มเซ็นเซอร์ 20วินาทีก่อนการใช้งาน ค่ที่วัดได้จึงเสถียร

Module parameters:
1. ขนาด: 32mm (length) * 22mm (width) * 27mm (height)
2. น้ำหนัก: 7g
3. Main chip: LM393, MQ-5 gas sensor
4. ไฟเลี้ยง: 5 volts DC
5. Has a signal output indication.
6. มีสัญญาณเอาต์พุตให้เลือก 2 แบบ (analog output AOUT และ TTL level output DOUT)
7.TTL output valid signal is low (when the output signal is low when the light can be directly connected to the microcontroller)
8. Analog output 0-5V voltage, the higher the voltage the higher the concentration
9. High sensitivity to butane, propane and methane
10. The reference concentration can be adjusted by the blue potentiometer, clockwise to reduce the reference concentration, counterclockwise rotation, the reference concentration
Degrees
11. Has a long service life and reliable stability
12. Fast response to recovery characteristics
Test Description:
VCC: Connect 5V power supply positive pole
DOUT: digital signal output, you can directly access the MCU IO port
AOUT: analog signal output, AD converter can be connected to the input port in order to calculate the specific concentration of gas value
GND: 5V power supply negative
According to the above sequence connected to the line, the first warm-up for a few minutes, preheat the sensor will be hot, is a normal phenomenon. After warming up, turn the blue potentiometer clockwise to turn on the LED, then turn the blue potentiometer slightly counterclockwise until the indicator goes off, place the sensor in the gas to be measured, and the LED light indicates that the gas concentration in the gas to be measured is high In the reference value
