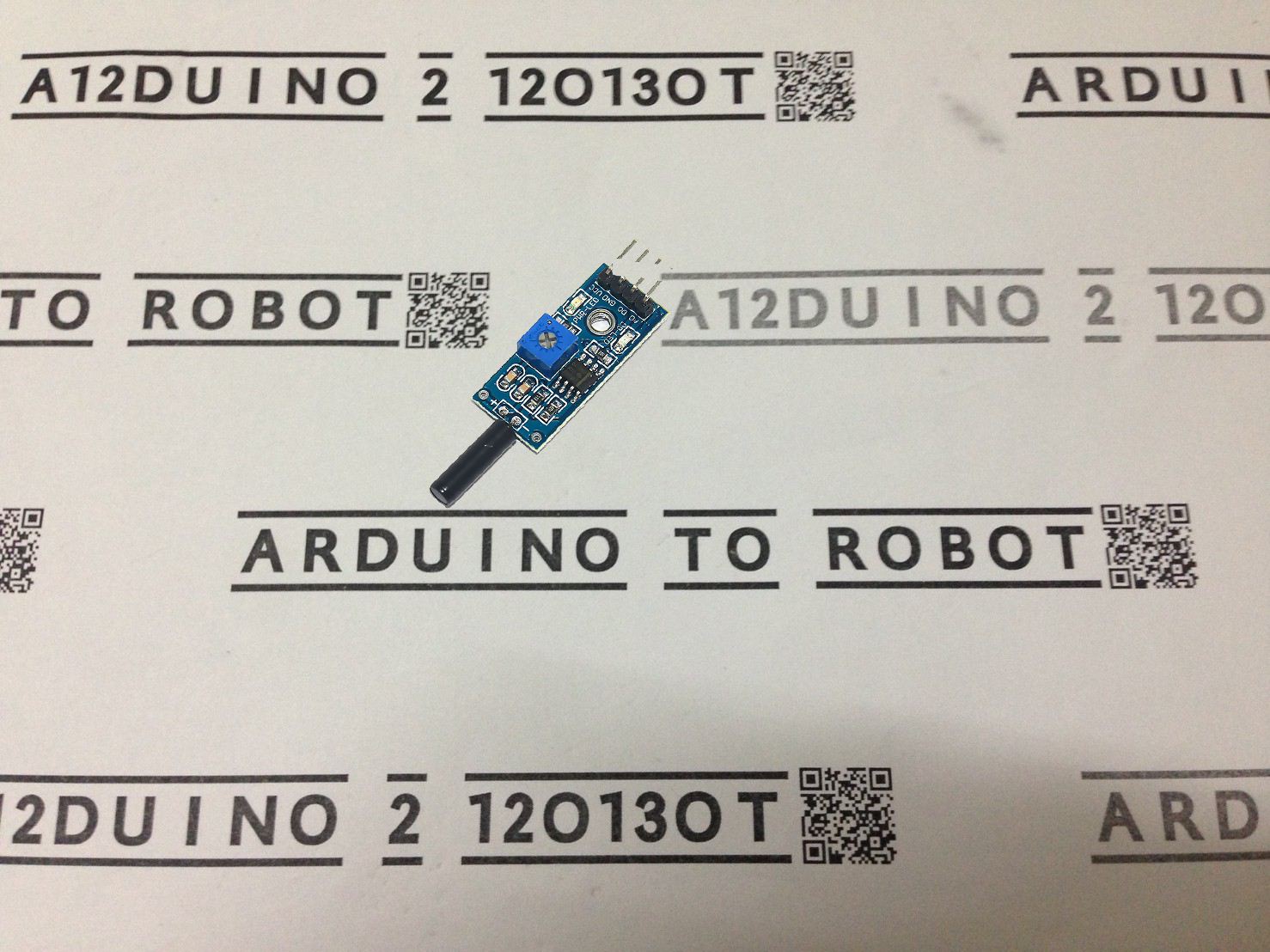

vibration sensor module vibration module SW-1801P alarm sensor module

product description :

For a variety of vibration trigger function, reported theft alarm, smart car, electronic building blocks and so on.
Please note that this module in the sense of a small shock when the trigger time is very short, not enough to drive the relay, some of the information display can be connected directly to the relay module, the actual use of poor results, the restaurant do not want to mislead the majority of consumers.

Module Features:
1. เป็น vibration switch ที่มีความไวต่อการสั่นสะเทือนสูงมาก, อุปกรณ์พื้นฐานเป็น SW-18010P vibration sensor.
2. การเปรียบเทียบเอาต์พุตได้ผลคือ ไม่มีสัญญาณรบกวน, มีรูปแบบของคลื่นที่ดี, สามารถขับได้มากกว่า 15mA
3. ใช้ไฟเลี้ยง 3.3V-5V
4.รูปแบบเอาต์พุตเป็นแบบ digital switch output (0 และ 1)
5. ติดตั้งง่าย
6. ขนาด : 3.2cm x 1.4cm
7. the use of wide voltage LM393 comparator

Module wiring instructions:

1.VCC: ต่อกับไฟบวกของ power supply

2.GND: ต่อกับขั้วลบของ power supply

3.DO: สัญญาณดิจิตัลเอาต์พุต

4. AO: ฟังก์ชันนี้ไม่สามารถใช้ได้กับ vibration sensor

Module Instructions:
1. the product does not shake, the vibration switch was off state, the output output high, the green light does not shine;
2. the product vibration, the vibration switch momentary conduction, the output end of the output low, green indicator light;
3. the output can be directly connected with the microcontroller through the microcontroller to detect high and low levels, thus to detect whether there is vibration of the environment, play an alarm role
