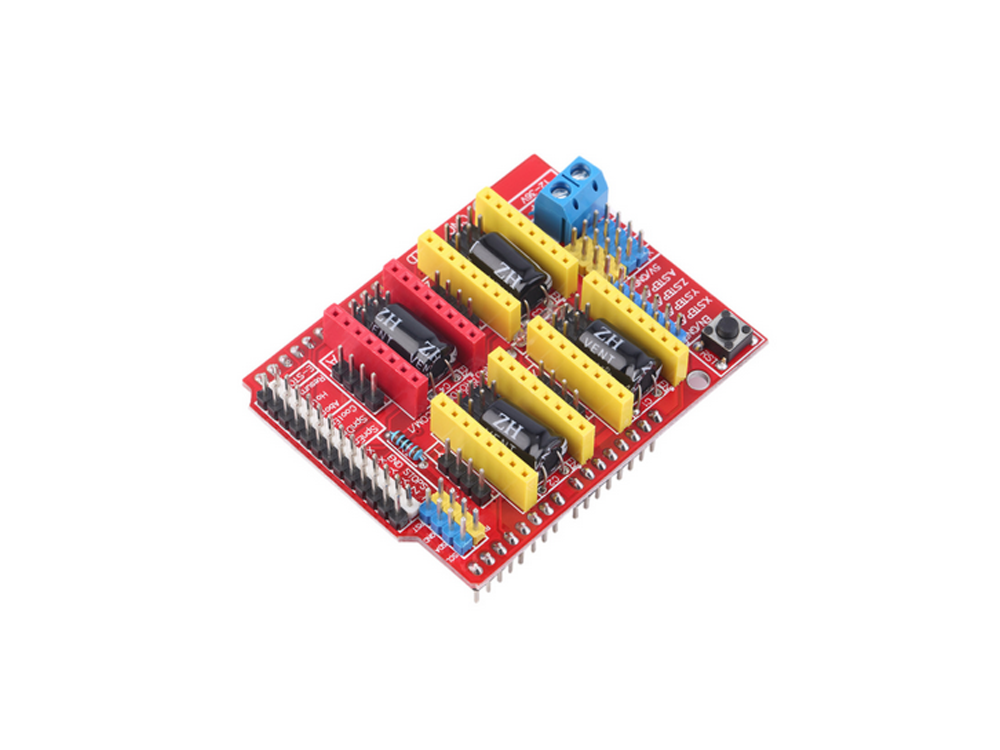

CNC shields v3 engraving machine / 3D Printer/A4988 driver board for arduinos

• GRBL 0.9 compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals)
• Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others) (Not Included)
• PWM Spindle and direction pins
• 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins A4 and A3)
• 2 x End stops for each axis (6 in total)  + one Probe
• Coolant enable output
• Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping )
• Compact design.
• Stepper Motors can be connected with 4 pin molex connectors or soldered in place.
• Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.)
• Please note that this is an un-assembled kit and needs soldering.

ปกติ driver ของเราจะสั่งงาน step motor เป็น 200 step = หมุนครบ 1 รอบ แต่หากเราใส่ Jumper เขาไปก่อนเสียบ driver (A4988) จะได้จำนวน step ต่อรอบ เพิ่ม โดยหากที่ไปที่ช่อง M0 เป็น 1/2 segment, ช่อง M1 เป็น 1/4 segment และช่อง M2 เป็น 1/8 segment หากต้องการใช้ 1/16 segment,ต้องใส่ 3 jumper ที่ M0, M1 และ M2 พร้อมกัน
